Онлайн или офлайн ИБП: в чём разница и что выбрать – Prostar

 Онлайн или офлайн ИБП: в чём разница и что выбрать – Prostar

2026-02-21

Онлайн-ИБП или офлайн: в чём разница и какой выбрать

Онлайн-ИБП и офлайн-ИБП решают одну задачу — удержать питание при пропадании сети, но делают это по-разному. Первый преобразует напряжение постоянно, второй включает инвертор только в момент аварии. От этой разницы зависят время переключения, форма сигнала и цена.

На конкретной нагрузке разница проявляется сразу. Настольному компьютеру достаточно резервной схемы, а ПЛК, серверу или газовому котлу пауза в 4–12 мс уже стоит перезагрузки. Ниже — сравнение по параметрам и правила выбора под задачу.

Коротко: онлайн-ИБП работает через двойное преобразование и переключается за 0 мс, офлайн — за 4–12 мс и часто отдаёт модифицированный синус. Онлайн закрывает все виды помех, офлайн — только пропадание сети. Критичную нагрузку питают от онлайн-схемы, для бытовой техники хватает линейно-интерактивной.

В статье: онлайн-схема, офлайн и линейно-интерактивный, сравнение в таблице, время переключения, выбор под задачу и ответы на частые вопросы.

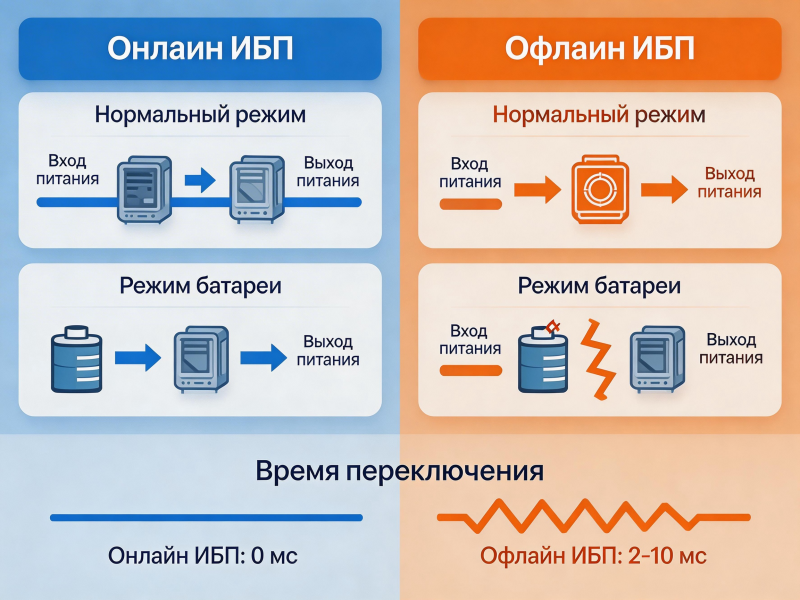

Сравнение онлайн-ИБП и офлайн-ИБП Prostar: схемы преобразования и время переключения

Что такое онлайн-ИБП с двойным преобразованием

В онлайн-схеме сетевое напряжение выпрямляется, заряжает батареи и заново собирается инвертором в чистую синусоиду. Нагрузка всё время питается через инвертор, поэтому провал или всплеск в сети до оборудования не доходит.

Практические следствия три. Переключение занимает 0 мс, потому что батарея подключена к промежуточной цепи постоянно. Выходное напряжение держится с точностью ±1 % независимо от входного. Помехи и гармоники гасятся фильтром на входе, а нагрузка получает гальванически чистую синусоиду.

Современные модели строят на высокочастотной схеме с цифровым управлением DSP. Коэффициент мощности у них PF = 1,0, THDi ниже 3 %, а перегрузка 125–150 % выдерживается на время пуска двигателей. Такие решения собраны в разделе высокочастотные онлайн-ИБП, а модельный ряд 10–200 кВА — в серии ET.

Что такое офлайн-ИБП и линейно-интерактивный

В офлайн-схеме (её же называют резервной, standby) нагрузка подключена к сети напрямую, а инвертор включается только при выходе напряжения за допустимые границы. Отсюда пауза 4–12 мс и модифицированный синус на выходе.

Стабилизации у такой схемы нет: если в сети 190 В вместо 220 В, нагрузка получает те же 190 В. Защита от импульсных помех ограничена варистором, потому что нагрузка физически связана с сетью. Зато КПД при работе от сети доходит до 97–99 %, а цена ниже.

Линейно-интерактивный ИБП — компромисс: пауза сокращается до 2–4 мс, появляется ступенчатый автотрансформатор AVR, который подтягивает напряжение без перехода на батареи. Для офисной техники и бытовых приборов этого достаточно. Каталог всех схем — в разделе ИБП и UPS.

Сравнение онлайн и офлайн ИБП

Таблица сводит параметры, которые отличают схемы на практике, а не в рекламных буклетах.

Параметр Онлайн-ИБП Офлайн и линейно-интерактивный
Принцип работы двойное преобразование: нагрузка всегда через инвертор нагрузка на сети, инвертор включается при аварии
Время переключения 0 мс, разрыва питания нет 4–12 мс у резервных, 2–4 мс у линейно-интерактивных
Форма сигнала чистая синусоида постоянно часто модифицированный синус, реже чистый
Стабилизация ±1 %, вход 304–456 В без перехода на батареи нет либо ступенчатая AVR
Защита от помех гальваническая развязка, фильтрация всех помех базовая, нагрузка связана с сетью
КПД 94–97 %, до 98,5 % в режиме ECO 97–99 % при работе от сети
Двигатели и насосы перегрузка до 150 % держит пусковой ток пуск двигателя часто уводит в перегрузку
Цена выше на 40–80 % при равной мощности ниже, но ресурс и защита скромнее

Форма выходного сигнала: почему это важно

Модифицированный синус — это ступенчатая аппроксимация, которую дешёвый инвертор собирает из нескольких уровней напряжения. Для импульсных блоков питания она приемлема, для электромеханики — нет: двигатель гудит, греется и теряет момент.

Хуже всего приходится нагрузке, где стоит трансформатор или компрессор. Газовый котёл с циркуляционным насосом на такой форме сигнала гудит и уходит в ошибку, а серверный блок питания с корректором мощности может не запуститься вовсе.

Нагрузка Модифицированный синус Чистая синусоида
Газовый котёл, циркуляционный насос гул, нагрев обмоток, ошибка автоматики штатная работа на любой мощности
Сервер, ПЛК, АСУ ТП сбои корректора мощности, перезапуск блока стабильное питание без перезапусков
Медицинская и измерительная техника погрешность измерений, помехи в сигнале корректные показания и чистый сигнал
Освещение, зарядки, принтеры допустимо, заметных проблем нет избыточно по характеристикам
Форма выходного напряжения: чистая синусоида онлайн-ИБП и модифицированный синус офлайн-ИБП

Время переключения: 0 мс против 4–12 мс

Пауза в 4–12 мс кажется незаметной, но для цифровой техники это несколько периодов сети. Блок питания за это время успевает разрядить конденсаторы, и контроллер запускает перезагрузку. Для линии с ЧПУ такая перезагрузка означает сброс программы и повтор наладки.

Стандарт IEC 62040-3 делит ИБП по трём классам. VFI — выход не зависит от входа и частоты (онлайн). VI — выход зависит от входного напряжения (линейно-интерактивный). VFD — выход зависит и от напряжения, и от частоты (резервный). В спецификации класс пишут кодом вида VFI-SS-111, и по нему схему видно сразу.

Нагрузка Допустимая пауза Что происходит при превышении
Серверы и сетевое оборудование до 8 мс перезагрузка блока питания, потеря сессий
ПЛК и АСУ ТП до 5 мс аварийный останов линии, сброс программы
Медицинское оборудование до 10 мс сбой процедуры, потеря данных исследования
Освещение и бытовые приборы до 20 мс мигание света, перезапуск простой техники

КПД и стоимость владения

Онлайн-схема проигрывает по КПД: двойное преобразование теряет 3–6 % мощности. На системе 100 кВА при загрузке 60 % разница в 2,5 % даёт около 10 000 кВт·ч в год. При сроке службы 15–20 лет это заметные деньги.

Производители компенсируют потери режимом ECO: нагрузка идёт через байпас, инвертор остаётся в горячем резерве, КПД поднимается до 98,5 %. Режим включают, когда качество сети стабильно, а при выходе параметров за границы ИБП возвращается к двойному преобразованию за 2–4 мс.

Батареи — вторая статья расходов: их меняют каждые 5–7 лет. Для онлайн-схемы ёмкость считают по полной мощности нагрузки, для линейно-интерактивной — по активной, поэтому батарейный шкаф выходит меньше. Подбор шкафов описан в разделе аккумуляторные шкафы и стойки.

Какой тип выбрать под задачу

Выбор сводится к двум вопросам: сколько стоит остановка нагрузки и какую паузу она переживает. Ответ обычно снимает спор «онлайн или офлайн» ещё до обсуждения цены.

Задача Тип ИБП Почему
Дом, газовый котёл, насос линейно-интерактивный с чистым синусом электромеханике нужна синусоида, пауза 2–4 мс допустима, цена умеренная
Офис, рабочие станции, связь онлайн, стоечное исполнение перезагрузка коммутатора стоит дороже разницы в цене
Серверная на 10–200 кВА онлайн-серия ET PF 1,0, THDi ниже 3 %, работа в параллель N+1
Производство с приводами и печами низкочастотная серия Uranus изолирующий трансформатор, перегрузка до 150 %, защита от пусковых токов
Медицина и лаборатории онлайн с гальванической развязкой помехи и пауза искажают измерения и срывают процедуры
ЦОД с ростом по этапам модульный Mars PLUS мощность наращивают модулями без замены шкафа
Примеры применения: онлайн-ИБП в серверной и офлайн-ИБП для бытовой техники

Частые ошибки при выборе

Резервный ИБП для котла — модифицированный синус заставляет насос гудеть и греться, автоматика уходит в ошибку. Котёл и циркуляционный насос питают только от чистой синусоиды.

Офлайн-схема для серверов — пауза 4–12 мс перезагружает блок питания, и защита превращается в источник сбоев. Для серверной нужна онлайн-схема, даже если мощность небольшая.

Расчёт мощности по паспорту — пусковые токи насоса или компрессора в 5–7 раз выше номинала. Без запаса 20–30 % ИБП уходит в перегрузку при каждом запуске.

Экономия на батареях — малый батарейный шкаф закрывает 3–5 минут, которых не хватает на корректное завершение процесса. Автономию считают по сценарию, а не по минимуму.

Серии Prostar: онлайн-модели под задачу

У Prostar онлайн-схема закрыта несколькими сериями — от стоечных блоков до модульных систем. Различие — в мощности, схеме преобразования и условиях площадки.

Серия Мощность Особенность Задача
PER 1–10 кВА стоечное исполнение 2U/3U, монтаж в шкаф 19 дюймов сеть, видеонаблюдение, шкафы автоматики
ET 10–200 кВА DSP, PF 1,0, THDi ниже 3 %, параллельная работа серверные, ПЛК, АСУ ТП
Серия E 6–40 кВА трёхфазный вход, однофазный выход, компактный корпус участки, посты управления, распределённая автоматика
PET 10–60 кВА высокочастотная схема, низкий уровень шума лаборатории, измерительные комплексы
Uranus 10–500 кВА низкочастотная схема с изолирующим трансформатором приводы, печи, тяжёлые условия цеха
Mars PLUS 100–600 кВА модульная архитектура, горячая замена модулей ЦОД, наращивание мощности по этапам

Все серии собраны в разделах ИБП и UPS, низкочастотные онлайн-ИБП, модульные ИБП, стоечные онлайн-ИБП и литий-ионные ИБП.

Часто задаваемые вопросы (FAQ)

Коротко: онлайн-ИБП преобразует напряжение постоянно и переключается за 0 мс, офлайн — только при аварии, за 4–12 мс и часто с модифицированным синусом. Критичную нагрузку питают от онлайн-схемы, бытовую технику — от линейно-интерактивной с чистой синусоидой.

Вопрос: Чем онлайн-ИБП отличается от офлайн?

Ответ: Схемой включения. Онлайн работает через двойное преобразование, нагрузка всегда получает чистую синусоиду и 0 мс переключения. Офлайн держит нагрузку на сети и включает инвертор при аварии — отсюда пауза 4–12 мс и модифицированный синус.

Вопрос: Почему пауза 4–12 мс опасна?

Ответ: Блок питания за это время разряжает конденсаторы, и контроллер перезагружается. Для ПЛК это аварийный останов линии, для сервера — потеря сессий. Онлайн-схема такой паузы не создаёт, подробности — в разделе про время переключения.

Вопрос: Можно ли подключить газовый котёл к офлайн-ИБП?

Ответ: Технически можно, но модифицированный синус заставляет циркуляционный насос гудеть и греться, а автоматика фиксирует ошибку. Для котла нужна чистая синусоида — линейно-интерактивный ИБП или онлайн-модель.

Вопрос: Какой ИБП выбрать для домашнего компьютера?

Ответ: Линейно-интерактивного достаточно, если он отдаёт чистую синусоиду. Для игровой станции с дорогими компонентами берут модель с AVR и чистым синусом, чтобы блок питания не сбоил при просадках.

Вопрос: Онлайн-ИБП всегда потребляет больше?

Ответ: В режиме двойного преобразования КПД 94–97 %, то есть потери 3–6 %. В режиме ECO инвертор уходит в горячий резерв, и КПД поднимается до 98,5 % — разница с линейно-интерактивным сокращается.

Вопрос: Что такое линейно-интерактивный ИБП?

Ответ: Это промежуточная схема: нагрузка питается от сети через автотрансформатор AVR, а инвертор включается при выходе напряжения за границы. Пауза 2–4 мс, стабилизация ступенчатая, цена ниже, чем у онлайн-модели.

Вопрос: Какой ИБП нужен для серверной на 20 кВА?

Ответ: Онлайн-схема с резервированием N+1. Подойдёт серия ET или модульная Mars PLUS, если нагрузка будет расти по этапам.
