Обзор промышленного ИБП Prostar ET10K: 10 кВА для производственных задач

Prostar ET10K — цифровой ИБП мощностью 10 кВА и 10 кВт, с которого начинается серия ET. Он рассчитан на питание ПЛК, линий с ЧПУ и серверного оборудования, где пауза в несколько миллисекунд означает остановку процесса.

Ниже — что даёт модель на практике: параметры входа и выхода, режимы работы, условия эксплуатации и место в линейке Prostar. Все данные взяты из технической документации производителя, а не из презентации.

Коротко: ET10K отдаёт 10 кВА при коэффициенте мощности 1,0 и переключается на батареи за 0 мс. В онлайн-режиме КПД выше 93 %, в режиме ECO — выше 98 %. Класс защиты IP30, вес 150 кг, работа при 0…+40 °C.

В статье: место в линейке, цифровое ядро, входные и выходные параметры, применение, сравнение с другими сериями и ответы на частые вопросы.

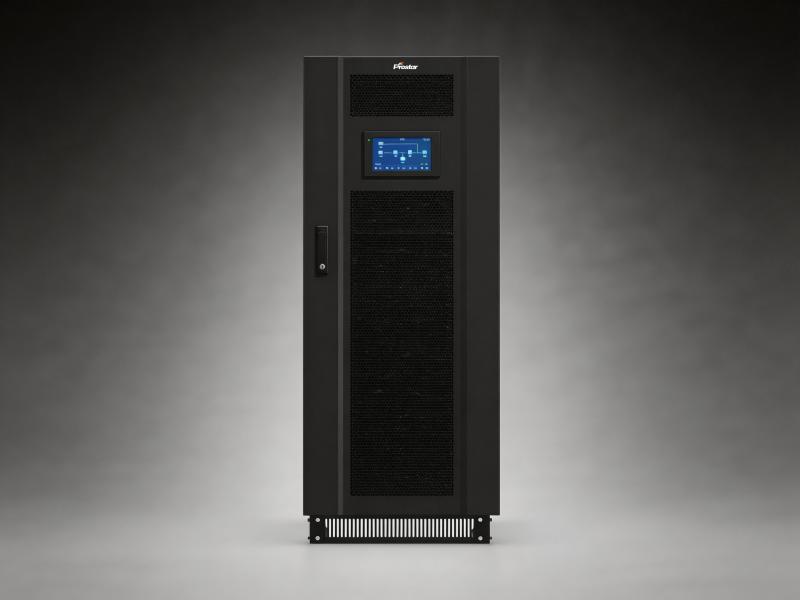

Промышленный цифровой ИБП Prostar ET10K, вид спереди, сенсорный экран 7 дюймов

Место ET10K в линейке Prostar

ET10K — младшая модель серии ET, которая закрывает диапазон 10–200 кВА. Дальше идут ET15K, ET20K и старшие модели, но схемотехника и набор функций у них общие.

Корпус — напольный, 490×630×1130 мм, вес 150 кг. Модель ставят в щитовой или аппаратной, где есть вентиляция и запас по нагрузке на пол. Для 19-дюймового шкафа есть отдельная стоечная линейка.

Параметр Значение
Номинальная мощность 10 кВА / 10 кВт
Коэффициент мощности PF = 1,0
Время переключения 0 мс
Габариты и вес 490×630×1130 мм, 150 кг
Напряжение батарей 360 В пост. тока (336–384 В), 30 батарей
Параллельная работа до 8 модулей
Дисплей сенсорный ЖК, 7 дюймов

Цифровое ядро: DSP, SVPWM и коэффициент мощности 1,0

Управление построено на цифровом сигнальном процессоре DSP с пространственно-векторной модуляцией SVPWM. Такая схема убирает дрейф параметров, который свойственен аналоговым блокам, и держит выходное напряжение с точностью ±1 %.

Коэффициент мощности 1,0 означает, что 10 кВА дают те же 10 кВт активной мощности. Для современной нагрузки с коррекцией коэффициента мощности это прямое преимущество: заявленный номинал совпадает с реально полезной мощностью.

Отдельно в документации указана работа при 100 % несимметрии нагрузки. Проще говоря, если одна фаза загружена полностью, а две другие почти пустые, ИБП продолжает работать без перекоса. В промышленных сетях с однофазными потребителями это обычная ситуация.

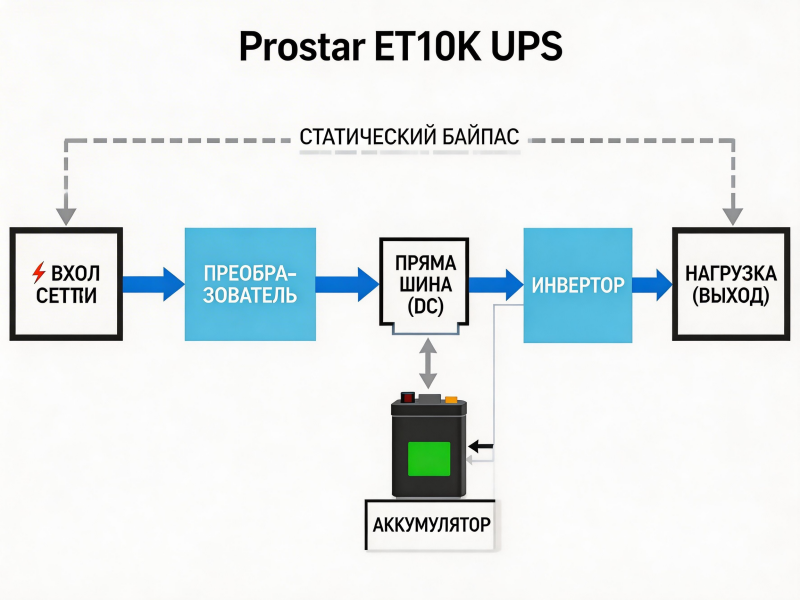

Схема двойного преобразования ИБП Prostar ET10K: AC–DC–AC с нулевым временем переключения

Входные параметры

Вход рассчитан на трёхфазную сеть 380/400/415 В по схеме 3Ф+N+PE. Диапазон 304–456 В покрывает просадки и перенапряжения, типичные для промышленных подстанций.

Входной параметр Значение
Номинальное напряжение 380/400/415 В перем. тока, 3Ф+N+PE
Диапазон напряжения 304–456 В
Диапазон частоты 40–70 Гц
Входной коэффициент мощности выше 0,95
Задержка запуска выпрямителя 10 с по умолчанию, настройка 1–300 с
Вход байпаса верхний предел до 25 %, нижний до 60 % (настраивается)
Напряжение батарейной шины 360 В пост. тока, диапазон 336–384 В

Выходные параметры

Выход полностью независим от входа: и напряжение, и частота формируются инвертором. Поэтому просадка в сети не отражается на нагрузке ни по амплитуде, ни по форме кривой.

Выходной параметр Значение
Выходное напряжение 380/400/415 В перем. тока, точность ±1 %
Точность настройки напряжения ±1…±5 В
Частота от батарей 50/60 Гц ±0,1 %
Коэффициент мощности 1,0
Коэффициент искажений THD ниже 2 % на линейной нагрузке, ниже 5 % на нелинейной
Крест-фактор выходного тока 3:1
Перегрузочная способность до 150 % в течение минуты
Несимметрия нагрузки 100 %

КПД, режимы работы и автономия

КПД в онлайн-режиме выше 93 %, в режиме ECO — выше 98 %. Разница кажется небольшой, но на круглосуточной работе она превращается в киловатт-часы. На 10 кВА при загрузке 70 % это порядка 3 000 кВт·ч в год.

В режиме ECO нагрузка питается через байпас, инвертор остаётся в горячем резерве и включается при выходе напряжения за настраиваемые границы. Диапазон байпаса задаётся в меню: типовое значение — 5 % по напряжению и ±2 Гц по частоте.

Режим КПД Когда используют
Онлайн выше 93 % основной режим для критичной нагрузки: полная фильтрация и 0 мс
ECO выше 98 % стабильная сеть и приоритет экономии: нагрузка идёт через байпас
Батарейный зависит от нагрузки пропадание сети: время автономии считают по ёмкости шкафа

Батарейная шина фиксирована на 360 В, в стандартной комплектации — 30 батарей, допустимо от 28 до 32. Время автономии определяется ёмкостью: под него подбирают аккумуляторные шкафы и стойки.

Системные возможности и интерфейсы

ET10K рассчитан на работу в связке: до восьми модулей объединяются в параллель для резервирования N+1 или наращивания мощности. Это закрывает сценарий, где один аппарат на 10 кВА перестаёт быть достаточным.

В стандартной комплектации есть RS232, RS485, USB и CAN. Карта SNMP, модуль параллельной работы и термокомпенсация заряда батарей идут опциями. Через интерфейсы ИБП выводится в систему мониторинга, о чём подробнее — в разделе программное обеспечение.

Системный параметр Значение
КПД онлайн / ECO выше 93 % / выше 98 %
Время переключения 0 мс
Параллельная работа до 8 модулей
Интерфейсы RS232, RS485, USB, CAN
Опции карта SNMP, модуль параллельной работы, термокомпенсация заряда
Дисплей сенсорный ЖК, 7 дюймов, журнал событий

Условия эксплуатации

Рабочий диапазон — 0…+40 °C, степень защиты IP30, уровень шума ниже 65 дБ на расстоянии метра. Высота установки — до 1000 м над уровнем моря.

IP30 означает защиту от твёрдых частиц крупнее 2,5 мм и отсутствие влагозащиты. Для цеха с пылью и стружкой нужен отдельный шкаф или помещение, а для улицы — термокорпус с подогревом.

Условие Значение
Рабочая температура 0…+40 °C
Степень защиты IP30
Уровень шума ниже 65 дБ на расстоянии 1 м
Высота над уровнем моря до 1000 м
Требования к помещению вентиляция, нагрузка на пол под 150 кг, доступ для обслуживания

Где применяют ET10K

Модель закрывает типовой участок: одна линия, один шкаф автоматики или небольшая серверная. Дальше — сценарии, где её параметры дают эффект.

Питание ПЛК и линий с ЧПУ — 0 мс и THD ниже 2 % не дают контроллеру уйти в перезагрузку при просадке.

Узлы связи и серверные шкафы — PF 1,0 совпадает с нагрузкой современных блоков питания.

Медицинское оборудование — стабильное напряжение для диагностики и лабораторных анализаторов.

Нефтегазовый сектор — работа при 100 % несимметрии нагрузки и жёстких условиях площадки.

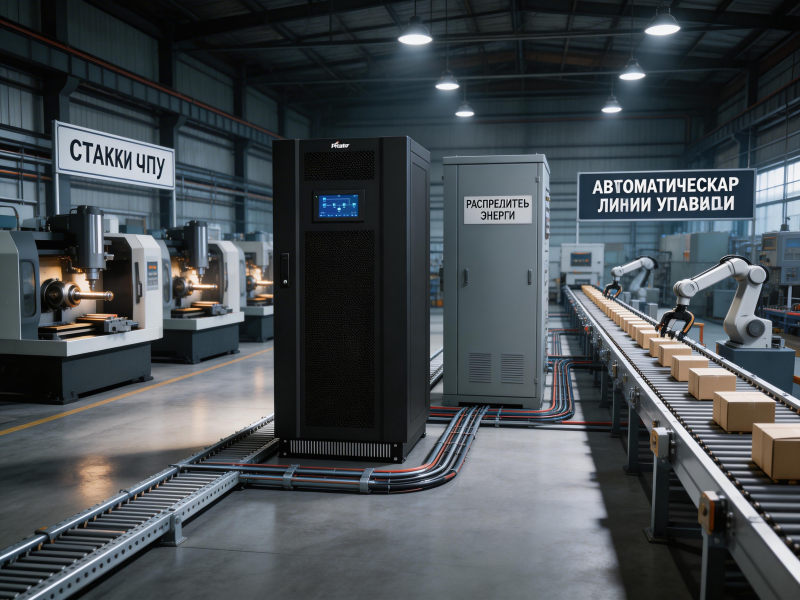

Применение Prostar ET10K для защиты станков с ЧПУ и автоматизированных линий

ET10K или другая серия: когда что брать

Внутри линейки Prostar ET10K — не единственный вариант на 10 кВА. Выбор зависит от типа нагрузки и условий площадки.

Сценарий Модель Почему
Шкаф автоматики, сеть, видеонаблюдение стоечная серия PER исполнение 2U/3U, монтаж в 19-дюймовый шкаф, мощность 1–10 кВА
Аппаратная, серверная, участок ET10K напольный корпус, PF 1,0, параллель до 8 модулей
Приводы, прессы, печи низкочастотная Uranus изолирующий трансформатор и перегрузка под пусковые токи
Малый участок 6–40 кВА серия E трёхфазный вход и однофазный выход, компактный корпус
ЦОД с ростом по этапам модульный Mars PLUS наращивание мощности модулями без замены шкафа

Часто задаваемые вопросы (FAQ)

Коротко: ET10K — цифровой ИБП 10 кВА / 10 кВт с коэффициентом мощности 1,0 и переключением за 0 мс. КПД выше 93 % в онлайн-режиме и выше 98 % в ECO, параллель до 8 модулей, корпус IP30 на 150 кг.

Вопрос: Можно ли питать от ET10K асинхронный двигатель?

Ответ: Да, перегрузочная способность до 150 % в течение минуты перекрывает пусковой ток двигателя средней мощности. Для частых пусков с нагрузкой выше 7 кВт берут низкочастотную серию Uranus.

Вопрос: Какую автономию можно получить на ET10K?

Ответ: Батарейная шина фиксирована на 360 В, 30 батарей в комплекте, допустимо 28–32. Время автономии задаёт ёмкость шкафа: под него и подбирают конфигурацию.

Вопрос: Есть ли SNMP для удалённого мониторинга?

Ответ: В стандартной комплектации — RS232, RS485, USB и CAN. Карта SNMP устанавливается опцией вместе с модулем параллельной работы.

Вопрос: Что означает коэффициент мощности 1,0?

Ответ: Что 10 кВА дают 10 кВт активной мощности. У моделей с PF 0,8 на те же 10 кВА приходилось бы только 8 кВт.

Вопрос: Держит ли ET10K перекос фаз?

Ответ: Да, заявлена работа при 100 % несимметрии — когда одна фаза загружена полностью, а остальные почти пустые. Это типичная ситуация для цеховых сетей.

Вопрос: Где взять схему подключения и паспорт?

Ответ: В разделе техническая документация: паспорт, однолинейная схема, протоколы испытаний и сертификаты.

Вопрос: Подходит ли ET10K для улицы?

Ответ: Нет, корпус IP30 рассчитан на помещение. Для улицы нужен термошкаф с подогревом, иначе батареи теряют ёмкость при отрицательных температурах.
