Сколько времени может работать ИБП от батарей: формула и расчёт

Время автономной работы ИБП зависит от трёх величин: напряжения батарейной шины, ёмкости аккумуляторов и мощности нагрузки. Зная их, время резерва считают за одну минуту, без обращения к производителю.

Дальше — формула с поправкой на глубину разряда, пошаговый пример, типовые сценарии и причины, по которым реальная автономия всегда меньше расчётной. Цифры округлены, но порядок величин совпадает с паспортными данными.

Коротко: время автономии считают по формуле T = (U × C × η × k) / P. Для свинцово-кислотных батарей глубина разряда k = 0,5–0,7, для литиевых — 0,8–0,9.

В статье: формула, пример расчёта, типовые сценарии, типы батарей, частые ошибки и ответы на вопросы.

Формула расчёта времени автономной работы ИБП от батарей

Формула времени автономии

Базовое соотношение простое: энергия в батареях делится на мощность нагрузки. Энергия считается как произведение напряжения шины на ёмкость, а потери инвертора и неполный разряд учитываются коэффициентами.

Формула: T = (U × C × η × k) / P. Время T получается в часах; что подставлять вместо остальных величин — в таблице ниже.

Величина Что означает Типичное значение
U напряжение батарейной шины, сумма напряжений всех АКБ в цепочке 12, 24, 48, 192, 360 В
C ёмкость аккумуляторов, указана на маркировке и в паспорте от 7 до 250 А·ч на блок
η КПД инвертора и потери преобразования 0,85–0,95, для расчёта берут 0,9
k доля ёмкости, которую можно снять без вреда для батарей 0,5–0,7 у AGM и GEL, 0,8–0,9 у LiFePO4
P суммарная активная мощность нагрузки, а не номинал ИБП по факту загрузки, кВт

Коэффициент k — главная причина расхождений. Свинцово-кислотную батарею нельзя разряжать в ноль: после глубокого разряда она теряет ёмкость, и на второй такой цикл её уже не хватит.

Пример расчёта по шагам

Возьмём типовой участок: нагрузка 3 кВт, ИБП на 192 В с цепочкой из 16 батарей по 12 В и ёмкостью 100 А·ч. Нужно понять, сколько времени продержится оборудование. Исходные данные берут из паспорта, который лежит в разделе техническая документация.

Шаг 1. Считаем полную энергию: 192 В × 100 А·ч = 19 200 Вт·ч. Шаг 2. Учитываем КПД инвертора: 19 200 × 0,9 = 17 280 Вт·ч. Шаг 3. Применяем глубину разряда 0,6 для AGM: 17 280 × 0,6 = 10 368 Вт·ч. Шаг 4. Делим на нагрузку: 10 368 / 3 000 = 3,46 ч.

Итог — около 3 часов 27 минут. Если забыть про глубину разряда, расчёт даст 5,76 ч, то есть ошибку почти вдвое. Именно из-за этого ожидания не совпадают с фактом.

Пример расчёта времени автономной работы ИБП при нагрузке 3 кВт и батареях 192 В 100 А·ч

Типовые сценарии автономии

Задача определяет не только время, но и то, что система должна успеть сделать до отключения. Ниже — ориентиры для расчёта конфигурации.

Задача Нагрузка Время резерва Что успевает система
ПЛК и линия с ЧПУ 2 кВт 10–15 мин корректное завершение цикла и останов
Серверная 5 кВт 15–30 мин завершение транзакций и корректное выключение
Ожидание запуска ДГУ 10 кВт 5–10 мин передача нагрузки на генератор без просадки
Медицинский анализатор 1 кВт 30–60 мин завершение исследования без потери данных
Котёл и циркуляционный насос 0,3 кВт 4–8 ч отопление до восстановления сети
Аварийное освещение 0,5 кВт 1,5–3 ч эвакуация и работа персонала

Что снижает автономию на практике

Скорость разряда — ёмкость 100 А·ч указана для 20-часового разряда. При токе в пять раз выше батарея отдаёт меньше энергии: эффект называют законом Пейкерта. На высоких нагрузках реальная ёмкость падает на 10–20 %.

Температура — при +25 °C батарея отдаёт паспортную ёмкость, при 0 °C — примерно на 15 % меньше, при −10 °C — на 25–30 %. Поэтому уличные шкафы ставят с подогревом.

Износ — к пятому году службы свинцово-кислотная батарея теряет 20–30 % ёмкости. Расчёт по паспорту для новой АКБ даёт оптимистичный результат, а на деле автономия короче. Ёмкость по годам снимают с паспортных кривых для свинцово-кислотных АКБ.

Реальная нагрузка — паспортная мощность прибора почти всегда ниже фактического потребления: блок питания работает с коэффициентом мощности 0,9–0,95, а пусковые токи добавляют запас. Замер ваттметром снимает эту неопределённость.

Типы батарей и глубина разряда

От типа аккумулятора зависит, какую долю ёмкости можно использовать. Это прямо влияет на время автономии при одинаковых габаритах шкафа.

Тип Глубина разряда Ресурс Когда выбирают
AGM (VRLA) 50–60 % 300–500 циклов типовые ИБП в отапливаемом помещении, короткий резерв
GEL 60–70 % 500–800 циклов более глубокие разряды, нестабильная температура
LiFePO4 80–90 % 2 000–5 000 циклов долгий резерв, частые отключения, ограничение по массе

Литиевые сборки собирают в разделе литий-ионные ИБП, свинцово-кислотные шкафы — в разделе аккумуляторные шкафы и стойки. Весь каталог батарей — в разделе аккумуляторы.

Как увеличить время автономии

Способы делятся на две группы: добавить энергию или снизить потребление. Первый требует места и денег, второй почти ничего не стоит. Остаточное время автономии удобно контролировать через систему мониторинга.

Способ Что даёт Ограничение
Дополнительные батарейные модули время растёт пропорционально ёмкости нужны место, вентиляция и запас по току заряда
Переход на LiFePO4 та же ёмкость даёт на 30–40 % больше времени выше стоимость комплекта, нужен контроллер BMS
Снижение нагрузки снятие второстепенных потребителей удваивает резерв требует схемы отключения или разделения шин
Переход в режим ECO КПД выше 98 %, потери меньше на 3–5 % допустим только при стабильном качестве сети
Температурный режим при +20…+25 °C батареи отдают паспортную ёмкость нужен обогрев зимой и отвод тепла летом
Способы увеличения времени автономной работы ИБП: батарейные модули, литиевые АКБ, снижение нагрузки

Автономия и ДГУ: когда батареи не нужны

Если отключения длятся часами, батарейный шкаф на такое время выходит дороже генератора. В этом случае ИБП держит нагрузку 5–10 минут — ровно столько, сколько нужно дизелю на запуск и приём нагрузки.

Связка работает при одном условии: ИБП должен нормально работать с генератором. Для этого мощность ДГУ берут с запасом не менее 1,5 от мощности ИБП, а входной THDi держат ниже 5 %, иначе генератор перегружается гармониками.

Для непрерывных производств, где остановка недопустима, схему строят трёхступенчатой: ИБП на 10–15 минут, ДГУ как основной источник, второй ввод как резерв генератора. Типовые вопросы по совместимости собраны в разделе FAQ.

Частые ошибки в расчёте

Расчёт по номиналу ИБП — время считают от мощности аппарата, хотя нагрузка загружает его на 40–60 %. В результате автономию занижают, а реальный резерв оказывается вдвое больше.

Игнорирование глубины разряда — берут полную ёмкость батареи и получают цифру, которой не бывает. Для AGM умножать на 0,5–0,6 обязательно.

Паспортная мощность приборов — фактическое потребление измеряют ваттметром. Разница на холодильниках и насосах доходит до 30 % из-за цикличности и пусковых токов. Таблицы потребления по типам оборудования есть в документации.

Забытая деградация батарей — расчёт для новой АКБ и для батареи пятого года отличается на четверть. Для проектов закладывают ёмкость с запасом 20–30 %.

Автономия в промышленных системах Prostar

В промышленных ИБП автономию задают батарейным шкафом, а не встроенными батареями. Так проще наращивать время резерва и обслуживать АКБ без остановки питания.

Серия ET 10–200 кВА — шина 360 В, батарейный шкаф подключается отдельно, время резерва задаётся ёмкостью.

Серия Uranus 10–500 кВА — низкочастотная схема с изолирующим трансформатором, рассчитана на тяжёлые нагрузки и длительный резерв.

Mars PLUS 100–600 кВА — модульная система для ЦОД, где автономия считается по времени завершения нагрузкой своих операций.

Для шкафов автоматики и небольших узлов берут стоечную схему — раздел стоечные онлайн-ИБП. Каталог всех серий — в разделе ИБП и UPS.

Часто задаваемые вопросы (FAQ)

Коротко: время автономии считают по формуле T = (U × C × η × k) / P. Для AGM берут k = 0,5–0,6, для LiFePO4 — 0,8–0,9. Реальный резерв на 10–20 % ниже расчётного из-за температуры, разрядного тока и износа батарей.

Вопрос: Влияет ли тип батарей на время работы?

Ответ: Да. Литий-железо-фосфатные батареи допускают разряд на 80–90 %, свинцово-кислотные — на 50–70 %. При одинаковой ёмкости LiFePO4 даёт на 30–40 % больше времени, такие сборки собраны в разделе литий-ионные ИБП.

Вопрос: Почему фактическое время меньше расчётного?

Ответ: Три причины: нагрузка выше паспортной, батареи изношены или холодные, часть ёмкости недоступна из-за глубокого разряда. Начинают с замера реальной нагрузки и теста АКБ.

Вопрос: Можно ли подключить автомобильные аккумуляторы?

Ответ: Только если ИБП рассчитан на внешние батареи и напряжение совпадает. Стартерные АКБ не предназначены для глубокого разряда и быстро выходят из строя.

Вопрос: Как узнать ёмкость батарей в ИБП?

Ответ: По маркировке на корпусе или в паспорте: указывают напряжение и ёмкость, например 12 В 100 А·ч. Для цепочки ёмкость берут по одному блоку, а напряжение суммируют по всем.

Вопрос: Сколько проработает ИБП при нагрузке 500 Вт?

Ответ: Для батареи 12 В 100 А·ч и k = 0,6: (12 × 100 × 0,9 × 0,6) / 500 ≈ 1,3 ч. Без учёта глубины разряда формула дала бы 2,16 ч.

Вопрос: Как продлить срок службы батарей?

Ответ: Держать температуру +20…+25 °C, не разряжать ниже допустимой глубины и проводить ежегодное тестирование ёмкости. Регламент описан в разделе сервис и поддержка.

Вопрос: Можно ли увеличить автономию после покупки?

Ответ: Да, если ИБП допускает внешние батареи и есть запас по току заряда. Добавление модулей не требует замены аппарата, но нужны место и вентиляция.


Другие материалы Prostar

Смежные разборы помогают перейти от расчёта автономии к выбору конкретной схемы.

Что такое промышленный ИБП — устройство, типы и параметры подбора для производства.

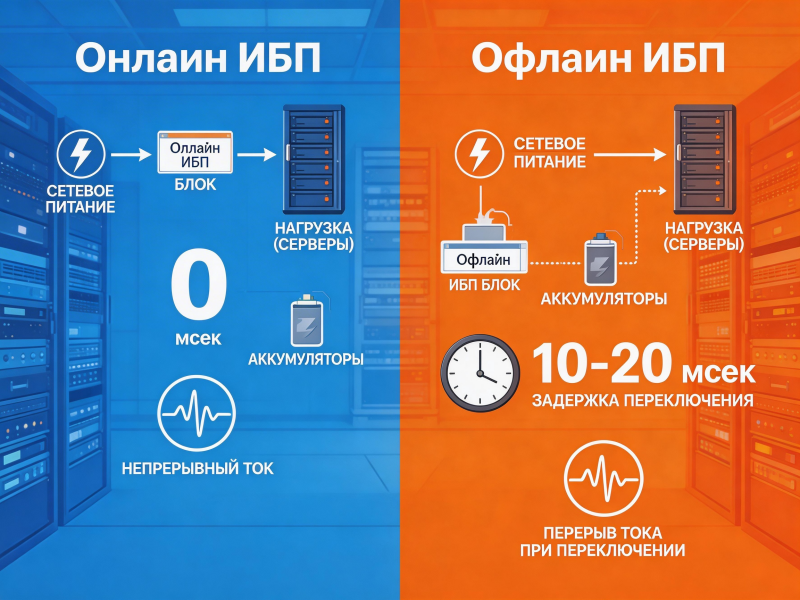

Онлайн-ИБП или офлайн: в чём разница — как схема преобразования влияет на КПД в формуле автономии.
