ИБП для автоматизированных производств: защита линий, роботов и ЧПУ

Автоматизированный участок держится на непрерывности: ПЛК считает цикл, сервопривод ведёт ось, контроллер сварки держит режим. Пропадание питания на 10–20 мс останавливает всю цепочку, и запуск линии после неё занимает часы.

Промышленный ИБП в такой схеме отвечает не только за резерв. Он фильтрует помехи от частотных преобразователей, держит напряжение при просадках от сварки и не даёт контроллерам уходить в перезагрузку.

Коротко: для автоматизации нужен онлайн-ИБП с переключением 0 мс, перегрузкой до 150 % и THD ниже 2 %. Мощность считают по паспортам оборудования плюс запас 20–30 % на пусковые токи, а непрерывные линии резервируют по схеме N+1.

В статье: что защищает ИБП, проблемы питания, подбор серии, требования, расчёт мощности, частые ошибки и ответы на вопросы.

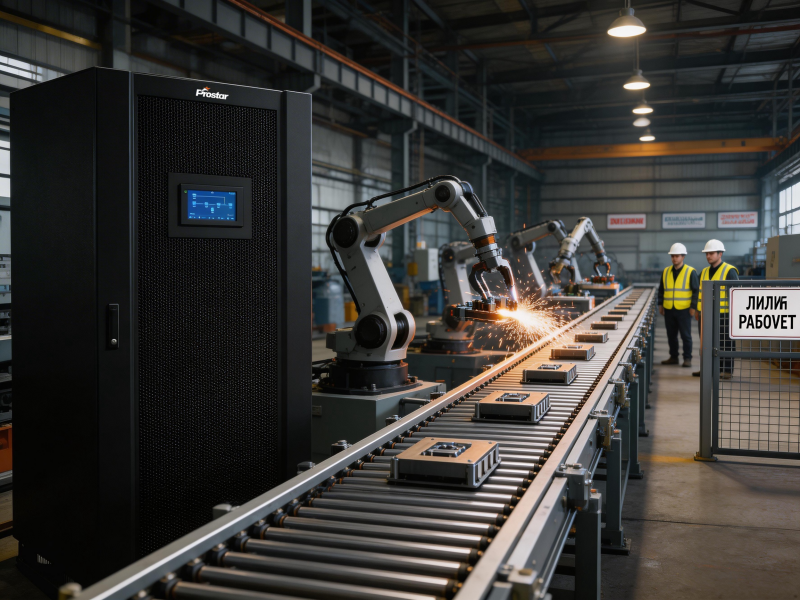

Промышленный ИБП Prostar, установленный рядом с автоматизированной линией и роботами

Что защищает ИБП на автоматизированном участке

Нагрузка на линии неоднородна: рядом работают цифровые контроллеры, силовые приводы и датчики. Каждой группе нужен свой уровень защиты, и ИБП закрывает их одновременно.

Оборудование Что происходит без резерва
ПЛК и контроллеры перезагрузка при паузе 4–8 мс, сброс программы и потеря состояния цикла
Промышленные роботы аварийная остановка с рассинхронизацией осей, повторное обучение позиций
ЧПУ-станки обрыв обработки, зарез детали, смещение нуля и повтор наладки
Сервоприводы и преобразователи сбой по перегрузке от пусковых токов, ошибка позиционирования
SCADA и панели оператора потеря журнала событий, недоступность архива в момент разбора аварии
Линии сборки и датчики ложные срабатывания, брак и остановка конвейера на перезапуск

Отдельно стоит сказать про экономику: стоимость простоя измеряют не ремонтом, а недовыпуском. Один час остановки линии окупает ИБП на участке в большинстве случаев покрытия резерва.

Если участок строится по принципам Industry 4.0 с интеграцией в АСУ ТП, смотрите также разбор ИБП для интеллектуального производства.

Проблемы питания в автоматизации

Провалы и скачки напряжения — при пуске мощных двигателей и сварочных аппаратов напряжение проседает на десятки вольт. Контроллер видит это как сбой и уходит в ошибку.

Гармонические искажения — частотные преобразователи и импульсные блоки питания возвращают в сеть гармоники. Трансформаторы греются, датчики дают ложные показания, автоматика работает нестабильно.

Электромагнитные помехи — сварка и коммутация контакторов создают импульсные наводки. Они проходят по линиям связи и «подвешивают» ПЛК без физического пропадания питания.

Микро-перерывы — пропадание на 10–20 мс при переключении вводов или работе АВР. Для освещения незаметно, для цифровой техники — это перезагрузка.

Как сбой питания бьёт по экономике линии

Ущерб складывается из трёх статей: брак, простой и потеря наладки. Понимание структуры помогает обосновать резервирование перед руководством.

Тип сбоя Что страдает Чем измеряют потери
Пропадание на 10–20 мс контроллер, панель оператора, архив время перезапуска линии
Просадка от сварки робот, сервопривод, качество шва брак и повторная обработка
Гармоники от приводов трансформатор, датчики, блоки питания перегрев, ложные остановы

Решения Prostar: какая серия под какой участок

Подбор идёт от типа нагрузки, а не от мощности цеха. Ниже — соответствие, которое используют при проектировании.

Оборудование Серия Prostar Мощность Почему подходит
ПЛК, датчики, панели оператора ET 10–200 кВА DSP, чистая синусоида, THD ниже 2 %, PF 1,0
ЧПУ, сервоприводы, прессы Uranus 10–500 кВА изолирующий трансформатор, перегрузка до 150 %, защита от пусковых токов
Шкафы автоматики, узлы связи PER 1–10 кВА стоечное исполнение 2U/3U, монтаж в 19-дюймовый шкаф
Роботизированные линии, цех целиком Uranus в параллель до 8 модулей резервирование N+1 без остановки производства при обслуживании
Рост нагрузки по этапам Mars PLUS 100–600 кВА модульная архитектура, горячая замена без отключения нагрузки

Требования к ИБП для автоматизации

Список короткий, но каждый пункт проверяют по паспорту, а не по описанию на сайте. Если параметр не указан — его уточняют у поставщика письменно.

Требование Значение
Время переключения 0 мс, только онлайн с двойным преобразованием
Качество выходного напряжения чистая синусоида, THD ниже 2 % на линейной нагрузке
Перегрузочная способность до 150 % на время пуска приводов и двигателей
Входной THDi ниже 5 %, иначе ИБП сам становится источником гармоник
Интерфейсы сухие контакты, RS485, Modbus TCP, SNMP для вывода в SCADA
Защита от перегрузки и КЗ автоматический перевод на байпас без обесточивания линии
Условия в цеху пыль, вибрация, температура до +40 °C, исполнение IP20–IP54

Если SCADA должна видеть состояние ИБП, требования к интеграции описывают в задании отдельно — по SNMP и Modbus это делается через программное обеспечение производителя.

Как рассчитать мощность для линии

Порядок такой: собрать паспортные мощности всех потребителей на участке, применить коэффициент одновременности, добавить запас на пусковые токи и проверить результат по профилю нагрузки.

Тип нагрузки Запас мощности Что проверяют дополнительно
ПЛК, датчики, панели +20 % пусковые токи блоков питания незначительны
Приводы, двигатели +30 % пусковой ток в 5–7 раз выше номинала, перегрузка ИБП
Сварочное оборудование +40 % рывки потребления и просадки при поджиге дуги
Робот с шкафом управления +25 % одновременность работы нескольких осей

Методика расчёта с примерами описана в технической документации, а батарейные шкафы под время автономии подбирают в разделе аккумуляторные шкафы и стойки.

Резервирование N+1 и параллельная работа

Для непрерывной линии одиночный ИБП — риск: его обслуживание требует остановки. Схема N+1 добавляет один резервный модуль, который принимает нагрузку при отказе или регламенте.

Параллельная работа поддерживается до восьми модулей с автоматическим распределением нагрузки. Проектируют так, чтобы при выходе любого одного модуля оставшиеся держали полную мощность участка. Модульные решения для наращивания описаны в разделе модульные ИБП, а высокочастотные модели — в разделе высокочастотные онлайн-ИБП.

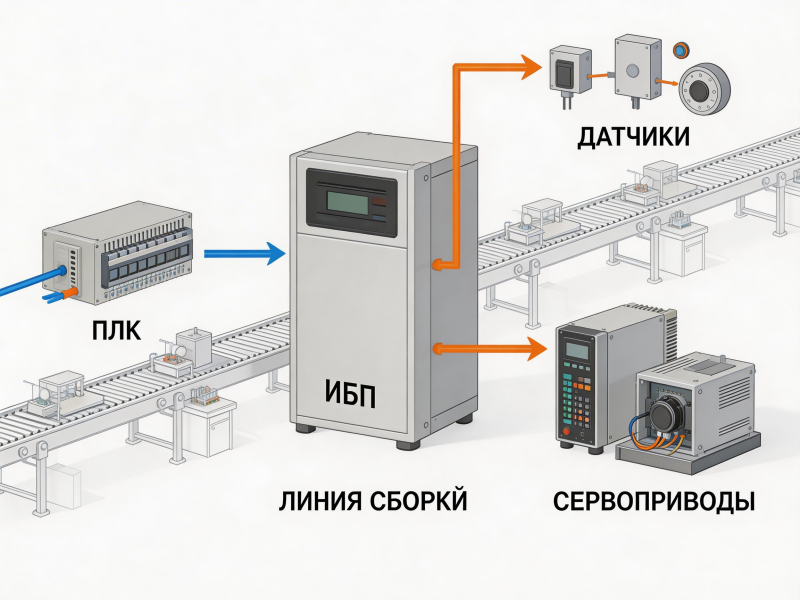

Схема защиты автоматизированной линии с ИБП Prostar: питание ПЛК, датчиков и сервоприводов

Кейс: сварочная линия автомобильного завода

Объект — крупный производитель автомобилей, конвейер сварки и сборки. Проблема — провалы напряжения при запуске сварочных роботов сбивали ПЛК, конвейер вставал до двух часов в месяц.

Решение — четыре ИБП Uranus GT160K в параллель по схеме N+1 на всю сварочную линию. Результат — простои по электрике исключены, качество шва стабилизировалось, окупаемость около 8 месяцев.

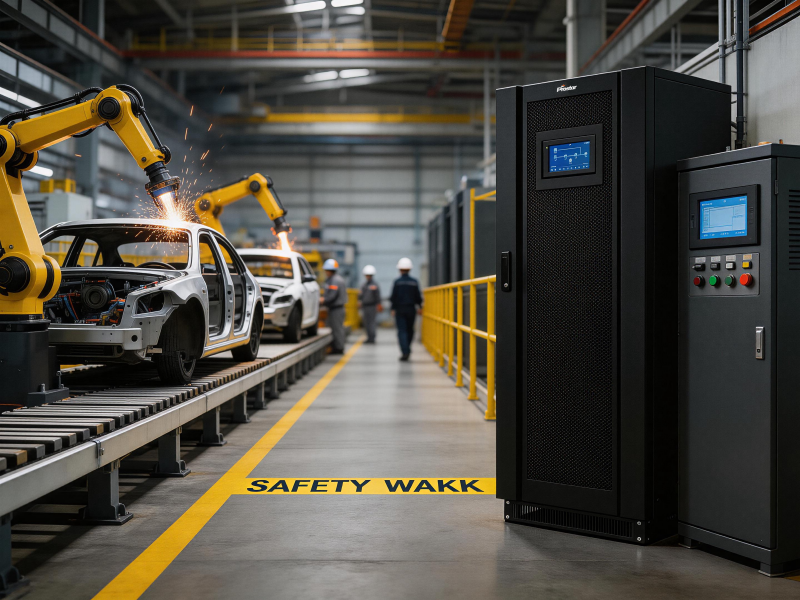

Применение ИБП Prostar в цехе автомобилестроения: защита сварочных роботов

Частые ошибки при выборе

Подбор по суммарной мощности цеха — считать нужно нагрузку конкретного участка, а не мощность вводного автомата. Иначе ИБП окажется переразмеренным и неэффективным.

Питание линии от одного аппарата — без схемы N+1 любое обслуживание превращается в остановку. Для непрерывного производства резерв закладывают в проект сразу.

Обычный ИБП вместо промышленного — офисная модель не держит пусковые токи, работает в узком диапазоне температур и не имеет нужных интерфейсов. Промышленные решения собраны в разделе ИБП и UPS.

Экономия на развязке — без изолирующего трансформатора помехи от приводов приходят на ПЛК. Диагностика такого сбоя занимает недели.

Часто задаваемые вопросы (FAQ)

Коротко: для автоматизированного производства нужен онлайн-ИБП с 0 мс, THD ниже 2 % и перегрузкой до 150 %. Мощность берут по паспортам плюс 20–40 % запаса, непрерывные линии резервируют по N+1, а приводы запитывают через серию с изолирующим трансформатором.

Вопрос: Какой ИБП нужен для одного ЧПУ-станка?

Ответ: Мощность определяют по паспорту станка плюс 20–30 % на пусковые токи. Для среднего станка обычно хватает 20 кВА, точный расчёт даёт инженер по профилю нагрузки.

Вопрос: Можно ли объединять в параллель ИБП разных серий?

Ответ: Нет, параллельная работа возможна только между аппаратами одной серии и модели, до восьми модулей. Смешивать серии производитель не допускает.

Вопрос: Как часто обслуживают ИБП на производстве?

Ответ: Ежегодно проверяют батареи и чистят от пыли, сами АКБ служат 5–7 лет. Для критичных линий заключают сервисный контракт.

Вопрос: Защищает ли ИБП от импульсных перенапряжений?

Ответ: Да, в промышленных моделях стоят варисторы и входные фильтры. Для зон с частыми грозами добавляют внешние устройства защиты.

Вопрос: Можно ли удалённо мониторить ИБП в цехе?

Ответ: Да, через SNMP-карту и RS485 с Modbus TCP. События и состояние батарей выводятся в SCADA или систему мониторинга предприятия.

Вопрос: Что будет, если перегрузка длится дольше допустимого?

Ответ: ИБП автоматически переводит нагрузку на байпас, чтобы не обесточить линию. Питание не прерывается, но качество стабилизации снижается до сетевого.

Вопрос: Сколько времени нужно на монтаж?

Ответ: Подключение одного аппарата занимает один-два дня без остановки производства. Параллельная система требует проектной схемы и согласования порядка ввода.
