Что такое трёхфазный ИБП: определение, схемы и выбор

Трёхфазный ИБП — источник бесперебойного питания, который получает питание от трёхфазной сети и отдаёт три фазы на нагрузку. Он нужен там, где стоят двигатели, приводы, станки и целые линии: однофазная модель такую нагрузку просто не потянет.

Дальше — чем такая схема отличается от однофазной и какие бывают варианты входа и выхода. Отдельно разберём расчёт мощности и токов по фазам.

Коротко: трёхфазный ИБП работает от сети 380/400/415 В и питает трёхфазные нагрузки напрямую. Он держит перекос фаз до 100 %, перегрузку до 150 % и включается в параллель до 8 модулей. Мощность считают по полной нагрузке с запасом 20–30 %.

В статье: определение, схемы 3/3 и 3/1, сравнение с однофазным, применение, выбор серии, частые ошибки и ответы на вопросы.

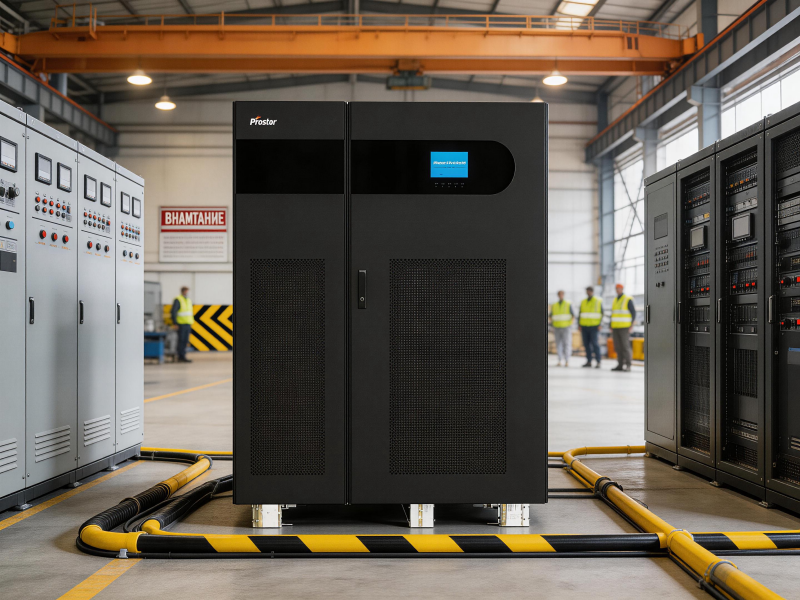

Промышленный трёхфазный ИБП Prostar в заводском цехе, вид спереди

Что такое трёхфазный ИБП

Такой аппарат подключают к трём фазам и нейтрали по схеме 3Ф+N+PE. Внутри стоит выпрямитель, который переводит переменное напряжение в постоянное и заряжает батареи, а инвертор собирает из постоянного тока новую трёхфазную синусоиду.

Нагрузка всё время питается через инвертор, поэтому провал или всплеск в сети до оборудования не доходит. Переход на батареи занимает 0 мс: аккумуляторы подключены к промежуточной цепи постоянного тока постоянно.

Рабочий диапазон входа у промышленных моделей шире номинала: 304–456 В при номинале 380/400/415 В. Такой запас нужен там, где рядом работают сварочные аппараты и мощные приводы.

Внутренняя схема трёхфазного ИБП с двойным преобразованием: выпрямитель, инвертор, байпас

Схемы: 3/3, 3/1 и 1/1

Дробь в обозначении показывает, сколько фаз на входе и сколько на выходе. Путаница здесь приводит к несовместимости с нагрузкой, поэтому схему проверяют до заказа.

Схема Вход и выход Когда применяют
3/3 три фазы на входе, три на выходе двигатели, приводы, линии, ЦОД на большой мощности
3/1 три фазы на входе, одна на выходе однофазная нагрузка там, где есть только трёхфазный ввод
1/1 одна фаза на входе и на выходе офис, котёл, небольшая серверная до 20–30 кВА

Схема 3/1 встречается в серии E 6–40 кВА: трёхфазный вход и однофазный выход выгодны на распределённых участках, где ввод трёхфазный, а потребители однофазные.

Однофазный и трёхфазный: сравнение

Разница не только в напряжении. Трёхфазная схема иначе работает с перекосом нагрузки и по-другому считается по току.

Характеристика Однофазный ИБП Трёхфазный ИБП
Входное напряжение 220–240 В, одна фаза и нейтраль 380/400/415 В, три фазы, нейтраль и земля
Типовая мощность до 20–30 кВА от 10 кВА до нескольких МВА
Ток при равной мощности втрое выше, кабель толще в √3 раза ниже на каждую фазу
Перекос фаз понятия нет современные модели держат 100 % несимметрии
Нагрузка бытовая техника, ИТ-оборудование, освещение двигатели, приводы, станки, промышленные линии
Резервирование редко, чаще одиночный аппарат параллель до 8 модулей, схемы N+1 и 2N
Цена за кВА ниже на малых мощностях выше, но с ростом мощности разрыв сокращается

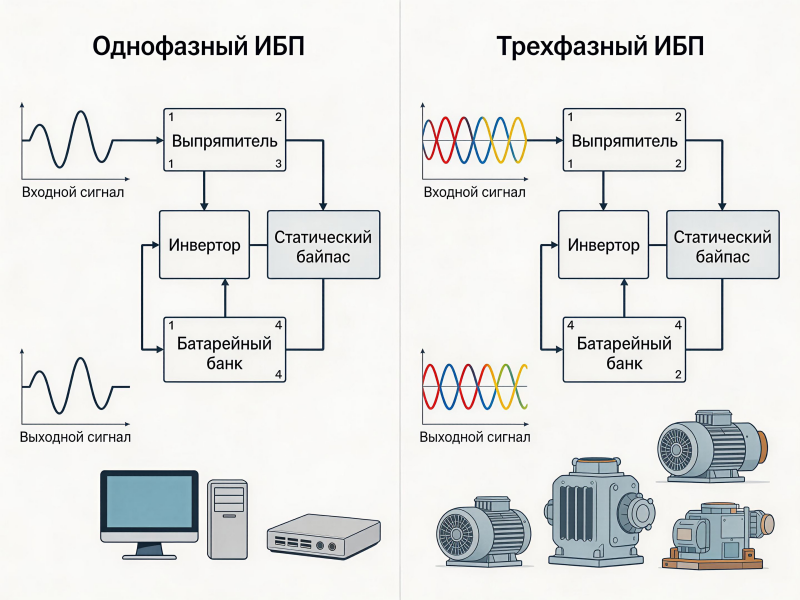

Сравнение однофазного и трёхфазного ИБП: схемы подключения и области применения

Преимущества и ограничения

Мощность — трёхфазная схема масштабируется от десятков киловатт до нескольких мегавольт-ампер. Однофазная на таких значениях требует нереального тока.

Прямое питание двигателей — насосы, компрессоры и приводы подключают без дополнительных преобразователей. Это снимает потери на промежуточном звене.

Меньший ток и сечение кабеля — при 100 кВА трёхфазный аппарат даёт около 144 А на фазу, однофазный при 230 В — около 435 А. Кабель и коммутация выходят заметно дешевле.

Ограничение — цена и габариты — если нагрузка однофазная и не превышает 20 кВА, трёхфазная модель проигрывает по стоимости владения и занимает больше места.

Перекос фаз: что это и как с ним работает ИБП

Перекос — это неравенство токов или напряжений между фазами. На производстве он возникает сам собой: часть однофазных потребителей включается в одну фазу, а нагрузка на ней вырастает втрое.

Старые ИБП в такой ситуации уходили в защиту, потому что рассчитывались на симметричную нагрузку. Современные промышленные модели держат 100 % несимметрии: можно загрузить одну фазу полностью, оставив остальные почти пустыми.

На практике это означает, что однофазный сварочный аппарат или мощный нагреватель не выводят аппарат из строя. Подробнее о схемах с развязкой — в разделе низкочастотные онлайн-ИБП.

Где применяют трёхфазные ИБП

Признак один: нагрузка измеряется десятками киловатт и включает двигатели либо промышленную электронику.

Производство и автоматизация — конвейеры, станки, компрессоры, насосные станции и линии с ЧПУ.

Центры обработки данных — питание серверных стоек, систем хранения и сетевого оборудования крупных ЦОД.

Медицинские учреждения — МРТ, КТ, рентгеновские аппараты и операционные блоки.

Энергообъекты — питание DCS, РЗА и диспетчерской связи на подстанциях.

Горнодобыча и металлургия — оборудование обогатительных фабрик и металлургических переделов.

Мощность и токи: как считать

Ток по фазам считают по полной мощности: I = S / (√3 × U). При напряжении 400 В делитель равен примерно 693, поэтому ток численно равен мощности в вольт-амперах, делённой на 693.

Мощность ИБП Ток на фазу при 400 В Где встречается
10 кВА ≈ 14 А один станок, шкаф автоматики участка
30 кВА ≈ 43 А линия сборки, небольшая серверная
100 кВА ≈ 144 А цех, производственный участок, ЦОД средней мощности
200 кВА ≈ 289 А крупный цех, тяжёлые приводы, сварочные линии
400 кВА ≈ 577 А заводской ввод, крупный дата-центр

К расчётному току добавляют запас: кабель и автомат выбирают на 20–30 % выше, чтобы пусковые токи не выбивали защиту. Методика расчёта описана в технической документации.

Как выбрать трёхфазный ИБП

Порядок такой: определить тип нагрузки, посчитать полную мощность с запасом, проверить схему входа и выхода и только потом смотреть модели.

Задача Серия Prostar Почему подходит
ПЛК, серверные, цифровое производство ET 10–200 кВА DSP, PF 1,0, THD ниже 2 %, параллель до 8 модулей
Приводы, печи, тяжёлые условия Uranus 10–500 кВА изолирующий трансформатор, перегрузка до 150 %, 0 мс
ЦОД с ростом по этапам Mars PLUS 100–600 кВА модульная архитектура, горячая замена, схема N+X
Однофазная нагрузка на трёхфазном вводе E 6–40 кВА (3/1) трёхфазный вход и однофазный выход, компактный корпус
Лаборатории и измерительные комплексы PET 10–60 кВА высокочастотная схема, низкий шум, точная стабилизация

Каталог всех серий — в разделе ИБП и UPS, высокочастотные модели — в разделе высокочастотные онлайн-ИБП.

Частые ошибки при выборе

Расчёт по активной мощности — берут киловатты из паспорта, а ИБП выбирают по полной мощности. При коэффициенте мощности 0,8 разница достигает четверти.

Игнорирование перекоса — если на участке много однофазных потребителей, нужна модель с запасом по несимметрии, иначе аппарат уходит в защиту.

Схема входа и выхода не проверена — трёхфазный ИБП с однофазным выходом не накормит трёхфазный двигатель. Схему согласуют с нагрузкой до заказа.

Экономия на резервировании — одиночный аппарат на непрерывной линии означает остановку на время обслуживания. Для таких участков закладывают N+1.

Часто задаваемые вопросы (FAQ)

Коротко: трёхфазный ИБП питается от сети 380/400/415 В и отдаёт три фазы. Он держит 100 % перекоса, перегрузку до 150 % и работает в параллель до 8 модулей. Для однофазной нагрузки до 20–30 кВА трёхфазная модель обычно не нужна.

Вопрос: Чем трёхфазный ИБП отличается от однофазного?

Ответ: Числом фаз на входе и выходе и мощностью. Трёхфазный работает от 380 В и питает двигатели и промышленное оборудование, однофазный рассчитан на 220 В и нагрузки до 20–30 кВА.

Вопрос: Можно ли подключить однофазную нагрузку к трёхфазному ИБП?

Ответ: Да, но распределять её по фазам нужно осознанно. Модели с поддержкой 100 % несимметрии выдерживают полную загрузку одной фазы, остальные при этом остаются почти пустыми.

Вопрос: Сколько фаз нужно для серверной?

Ответ: До 20 кВА достаточно однофазного ввода. Для крупных ЦОД трёхфазный ввод удобнее: нагрузка распределяется ровнее, а мощность наращивают модулями.

Вопрос: Что такое перекос фаз?

Ответ: Неравенство напряжений или токов между фазами. Промышленные ИБП Prostar работают при перекосе до 100 % без потери мощности и без перехода в защиту.

Вопрос: Какой трёхфазный ИБП выбрать для завода?

Ответ: Для приводов и печей берут Uranus с изолирующим трансформатором, для цифрового производства — ET. Точный выбор делают по профилю нагрузки.

Вопрос: Нужен ли отдельный автомат?

Ответ: Да, ввод защищают автоматом на расчётный ток с запасом 20–30 %, а кабель выбирают по току и способу прокладки. Схему включения согласуют с проектировщиком.

Вопрос: Можно ли объединить трёхфазный ИБП с дизель-генератором?

Ответ: Да, при согласовании мощности и низком входном THDi. Генератор берут с запасом не менее 1,5 от мощности ИБП, иначе он перегружается гармониками.
