ИБП для ЦОД: мощность, N+1 и 2N, выбор схемы – Prostar

 ИБП для ЦОД: мощность, N+1 и 2N, выбор схемы – Prostar

2026-03-28

ИБП для ЦОД: как выбрать мощность, схему резервирования и архитектуру

Дата-центр отличается от обычной серверной тем, что простой здесь измеряют не часами, а договором об уровне обслуживания. ИБП в такой системе отвечает за питание стоек, систем хранения и сети, пока не запустится генератор.

Ниже — инженерная часть выбора. Разберём требования ЦОД, схемы N, N+1, 2N и N+X, расчёт мощности по плотности стоек и разницу между модульной и моноблочной архитектурой.

Коротко: для ЦОД выбирают онлайн-ИБП с переключением 0 мс, коэффициентом мощности 1,0 и КПД до 98,5 % в режиме ECO. Коммерческие площадки строят по схеме N+1, критичные — по 2N. Модульная архитектура даёт горячую замену и MTTR менее 30 минут.

В статье: требования, уровни Tier, схемы резервирования, расчёт мощности, модульные решения, частые ошибки и ответы на вопросы.

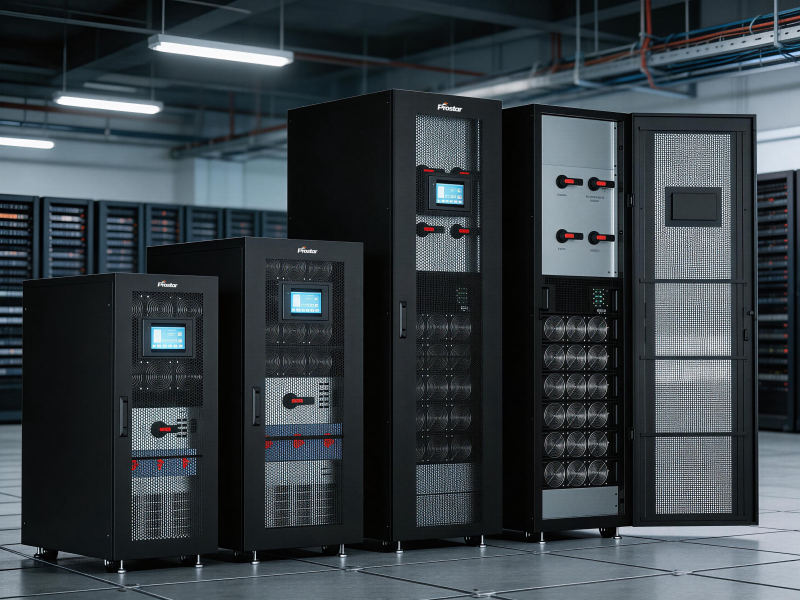

Модульный ИБП Prostar Mars PLUS в стойке современного ЦОД, передняя панель с сенсорным экраном

Требования ЦОД к электропитанию

Требования формулируют до выбора модели: они определяют и схему резервирования, и бюджет. Ниже — параметры, которые проверяют у любого кандидата. Общий обзор серий — в разделе ИБП и UPS.

Параметр Требование для ЦОД
Время переключения 0 мс, только онлайн с двойным преобразованием
Коэффициент мощности PF 1,0: 100 кВА дают 100 кВт активной мощности
КПД 95 % в онлайн-режиме и до 98,5 % в ECO
Время восстановления MTTR менее 30 минут за счёт горячей замены модулей
Мониторинг SNMP, Modbus TCP, сухие контакты, вывод в DCIM
Совместимость с ДГУ входной THDi ниже 4–5 %, иначе генератор перегружается
Энергоэффективность влияет на PUE: потери ИБП греют помещение и добавляют нагрузку на холод

Уровни Tier и что они требуют от ИБП

Классификация Uptime Institute задаёт не модель оборудования, а схему питания. От уровня зависит, сколько независимых путей должно быть у стойки.

Уровень Резервирование Что это значит для ИБП
Tier I N, один путь одиночный ИБП, простой при обслуживании допустим
Tier II N + элементы резерва резервный модуль или байпас, часть узлов обслуживается без остановки
Tier III N+1, два пути с переключением параллельная система, регламент без остановки нагрузки
Tier IV 2N, два независимых пути два независимых ИБП на стойку, отказ любого пути не влияет на питание

Схемы резервирования: N, N+1, 2N и N+X

Схему выбирают по стоимости простоя: чем дороже минута остановки, тем больше резерва закладывают в проект. Чем эти схемы отличаются на практике, показывают проекты из раздела Кейсы.

Схема Отказоустойчивость Когда выбирают
N без резерва небольшая серверная, где остановка допустима по регламенту
N+1 один лишний модуль коммерческий ЦОД, Tier III — типовой выбор рынка
2N два полных комплекта финансы, госучреждения, Tier IV: отказ пути не влияет на работу
N+X гибкий резерв модулями модульные системы: резерв набирают модулями при росте нагрузки

Модульная и моноблочная архитектура

Моноблок покупают сразу на конечную мощность, модульная система растёт вместе с нагрузкой. Разница проявляется в первые же годы эксплуатации, и подробнее о ней — в разделе модульные ИБП.

Параметр Моноблочный ИБП Модульный ИБП
Масштабирование замена аппарата целиком добавление модулей по мере роста нагрузки
Ремонт простой на время работ горячая замена модуля, MTTR менее 30 минут
Резервирование N или N+1 N+X, конфигурация задаётся числом модулей
КПД при частичной загрузке падает, аппарат работает в недогрузе остаётся высоким: работает столько модулей, сколько нужно
Площадь занимает место под полную мощность выше плотность на квадратный метр машинного зала
Архитектура модульного ИБП Mars PLUS: параллельное соединение, N+X резервирование, горячая замена модулей

Как посчитать мощность и автономию

Мощность ЦОД считают от плотности стоек, а не от площади зала. Суммарная нагрузка равна числу стоек, умноженному на киловатты в стойке, плюс запас на рост.

Формула простая: P = N × P нагрузки × k, где k — коэффициент запаса 1,2–1,3 на освещение, кондиционирование и будущее расширение. Для 100 стоек по 10 кВт это 1 000–1 300 кВт.

Плотность стойки Нагрузка 100 стоек Комментарий
5 кВт 500–650 кВт классические стойки под виртуализацию
10 кВт 1 000–1 300 кВт типовая плотность современного коммерческого ЦОД
20 кВт 2 000–2 600 кВт стойки под GPU и плотные вычисления
30 кВт 3 000–3 900 кВт высокоплотные залы, требуют жидкостного охлаждения

Автономию для ЦОД берут короткой — 5–15 минут, чтобы дождаться запуска ДГУ. Как посчитать точное время по ёмкости батарей, разобрано в статье Сколько времени работает ИБП от батарей, а шкафы подбирают в разделе аккумуляторные шкафы и стойки.

Модульные решения Prostar для ЦОД

Модульные системы собраны в разделе модульные ИБП. Флагманская модель для ЦОД — Mars PLUS на 100–600 кВА.

Параметр Значение
Мощность шкафа 100–600 кВА, параллельно до 2,4 МВт
Модуль 50 кВт в корпусе 3U, горячая замена
Коэффициент мощности 1,0 — кВт равны кВА
КПД до 98,5 % в режиме ECO
Резервирование N+X до 4 шкафов, встроенный статический байпас
Входной THDi ниже 4 % — совместимость с мощными ДГУ
Исполнение влагозащитное покрытие плат УХЛ4.2 для контейнерных ЦОД

Для небольших площадок и шкафов автоматики подойдут стоечные модели из раздела стоечные онлайн-ИБП, для серверных среднего размера — серия ET 10–200 кВА.

Сравнение эффективности и плотности мощности: традиционный ИБП и модульный Mars PLUS

Пример внедрения: ЦОД уровня Tier III

Объект — региональный ЦОД на 200 стоек с растущей нагрузкой, требуемый уровень отказоустойчивости — N+1.

Решение — четыре шкафа Mars PLUS со стартовой мощностью 400 кВА и возможностью расширения до 800 кВА. Модули по 50 кВт добавляли поэтапно, без остановки нагрузки.

Результат — простои по электропитанию исключены, PUE снижен на 0,2 за счёт высокого КПД, срок окупаемости около двух лет.

Адаптация к российским условиям

Перекос фаз до 100 % — оборудование работает при полной загрузке одной фазы, что часто встречается в цеховых и контейнерных площадках.

Совместимость с ДГУ — входной THDi ниже 4 % не перегружает генератор гармониками. Генератор берут с запасом не менее 1,5 от мощности ИБП.

Контейнерные ЦОД — платы с влагозащитным покрытием по УХЛ4.2 допускают работу в неотапливаемых модулях и на открытых площадках. Для холодных регионов батареи берут в термошкафу — см. аккумуляторные шкафы и стойки.

Документация на русском — паспорт, схемы и интерфейс соответствуют требованиям эксплуатационной службы. Полный комплект — в разделе техническая документация.

Частые ошибки при выборе

Расчёт по площади, а не по стойкам — плотность современных стоек растёт, и мощность, взятая «с потолка», устаревает за два года. Считают киловатты на стойку и запас на рост.

Подбор ИБП без учёта ДГУ — высокий входной THDi перегружает генератор, и связка работает хуже, чем каждый элемент по отдельности.

Моноблок на вырост — аппарат, купленный на полную мощность сразу, годами работает в недогрузе с падающим КПД. Модульная схема дешевле по стоимости владения.

Экономия на мониторинге — без вывода в DCIM о переходе на батареи узнают по факту инцидента. SNMP и Modbus закладывают в проект сразу.

Часто задаваемые вопросы (FAQ)

Коротко: для ЦОД выбирают онлайн-ИБП с PF 1,0, КПД до 98,5 % в ECO и переключением 0 мс. Коммерческие площадки строят по N+1, критичные — по 2N, модульные системы дают N+X и MTTR менее 30 минут.

Вопрос: Какую схему резервирования выбрать для ЦОД — N+1 или 2N?

Ответ: Для большинства коммерческих ЦОД достаточно N+1. Для финансовых и государственных объектов закладывают 2N, где отказ любого пути не влияет на питание стоек.

Вопрос: В чём преимущество коэффициента мощности 1,0?

Ответ: Полная мощность в кВА равна активной в кВт. Современные серверы с коррекцией мощности используют все 100 % заявленного номинала без запаса.

Вопрос: Можно ли добавлять модули в работающий ИБП?

Ответ: Да, модули Mars PLUS меняются и добавляются без отключения нагрузки. Система распознаёт новый модуль и распределяет нагрузку автоматически.

Вопрос: Как ИБП интегрируется с системами мониторинга ЦОД?

Ответ: Через SNMP, Modbus TCP и сухие контакты. Поддерживаются платформы DCIM, а программное обеспечение описано в разделе программное обеспечение.

Вопрос: Сколько служит модульный ИБП?

Ответ: Более 15 лет при регламентном обслуживании. Горячая замена модулей упрощает ремонт и продлевает срок службы системы в целом. Регламент описан в разделе сервис и поддержка.

Вопрос: Сколько автономии нужно ЦОД?

Ответ: Обычно 5–15 минут — время запуска и приёма нагрузки дизель-генератором. Ёмкость шкафа считают по формуле автономии с поправкой на глубину разряда.

Вопрос: Что делать, если нагрузка вырастет вдвое?

Ответ: В модульной системе добавляют модули в свободные слоты или расширяют число шкафов. Моноблок в такой ситуации пришлось бы менять целиком.


Другие материалы Prostar

Смежные разборы помогают проверить проект со стороны нагрузки и условий площадки.

ИБП для ЦОД – решения Prostar для дата-центров — отраслевой обзор решений с примерами объектов.

Что такое трёхфазный ИБП — схемы 3/3 и 3/1, перекос фаз и расчёт токов по фазам.

Сколько времени работает ИБП от батарей — формула автономии и поправка на глубину разряда.

Обзор промышленного ИБП Prostar ET10K — параметры модели 10 кВА для малых серверных.

Онлайн-ИБП или офлайн: в чём разница — почему для стоек выбирают двойное преобразование.

Кейс: бесперебойная работа логистического центра — защита ИТ-инфраструктуры и линий сортировки.

ИБП для телекоммуникаций и ЦОД — питание узлов связи и базовых станций.

ИБП для автоматизированных производств — защита линий, роботов и ЧПУ.

Отраслевые решения собраны в разделе Решения, разборы объектов — в разделе Кейсы.

Документация и поддержка

Техническая документация — паспорта, схемы параллельной работы и сертификаты на оборудование Prostar.

Программное обеспечение — мониторинг ИБП и интеграция в DCIM по SNMP и Modbus.

Сервис и поддержка — пусконаладка, регламент обслуживания и техническая поддержка.

Послепродажное обслуживание — гарантия, ЗИП и обучение персонала.

Ответы на типовые вопросы — в разделе FAQ, условия работы с проектировщиками — на странице Партнёрам.

О производителе и инженерной практике — в разделе О компании.

Подобрать конфигурацию для ЦОД

Пришлите число стоек, плотность нагрузки и требуемый уровень отказоустойчивости — вернёмся со схемой, конфигурацией шкафов и ориентиром по бюджету.

Инженерная консультация — расчёт мощности по стойкам, выбор между N+1 и 2N и проверка совместимости с ДГУ.

[Запросить оценку]

Техническое предложение — конфигурация Mars PLUS, батарейные шкафы и этапы поэтапного расширения.

[Оставить заявку]

Каталог и схемы — параметры модулей, схемы параллельной работы и примеры проектов ЦОД.

[Скачать PDF]
