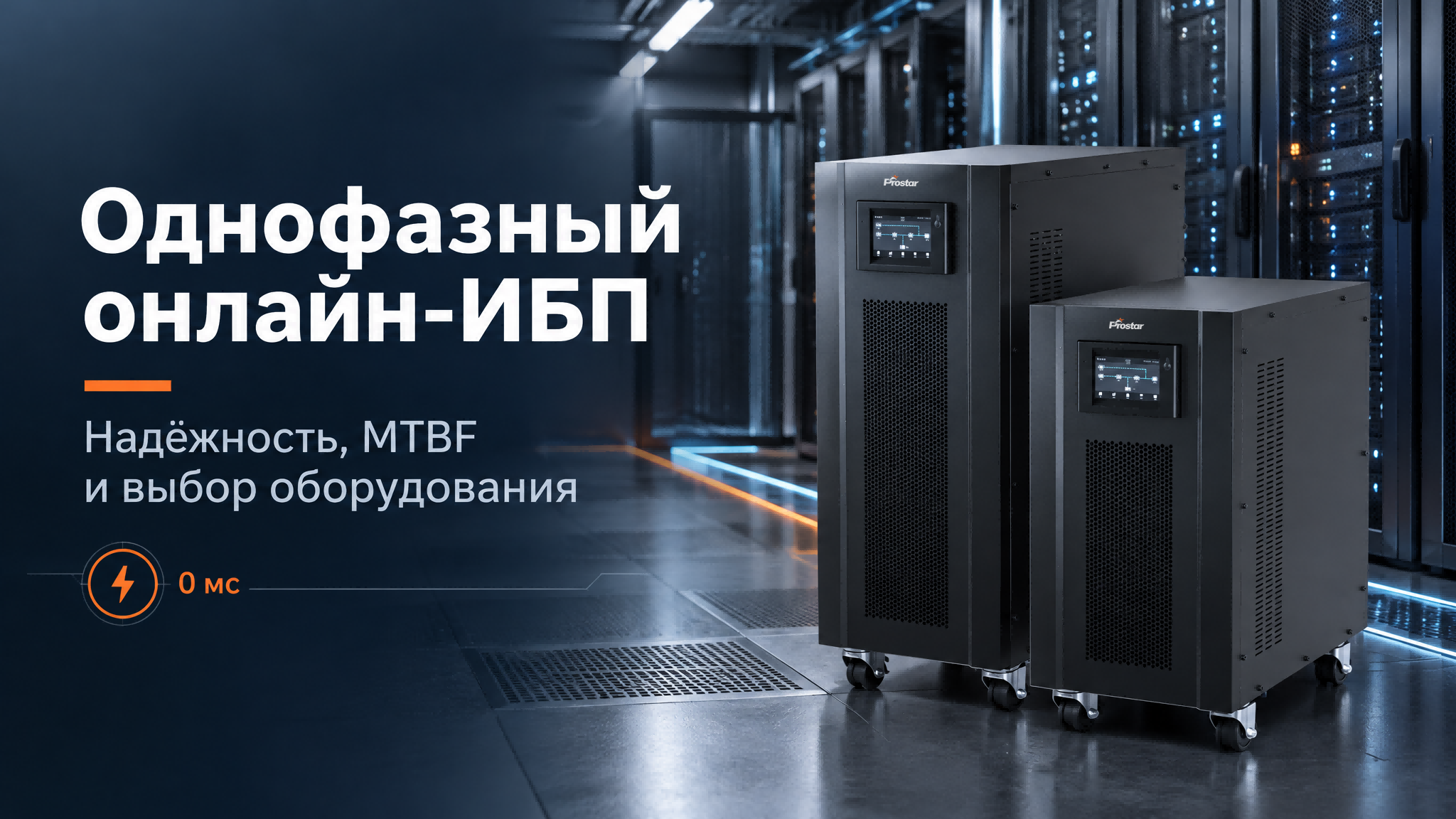

Однофазный онлайн ИБП: надёжность, MTBF и что проверять

Однофазный онлайн-ИБП покупают не «на случай отключения света», а чтобы оборудование не сталкивалось с ежедневными отклонениями сети: просадками, всплесками, гармониками от соседних потребителей. Эти события редко приводят к мгновенной поломке — они накапливаются: ошибки в работе памяти, сбои связи, ускоренный износ блоков питания.

Ниже — как работает онлайн-архитектура, от чего она реально защищает, как читать заявленные характеристики и что определяет надёжность на горизонте 10 лет.

Архитектура: что происходит с нагрузкой

Онлайн-ИБП работает по схеме двойного преобразования: входное переменное напряжение выпрямляется в постоянное, а затем инвертор формирует из него выходное переменное с заданными параметрами. Инвертор включён постоянно, аккумуляторы подключены к звену постоянного тока — поэтому при пропадании сети нагрузка не «переключается», а продолжает питаться: ИБП с двойным преобразованием.

• Резервные и линейно-интерактивные модели. Нагрузка подключена к сети, инвертор включается при отклонении параметров: задержка единицы миллисекунд, а часть помех и гармоник проходит к нагрузке. Сравнение — онлайн-ИБП или офлайн: в чём разница.
• Онлайн-модель. Нагрузка изолирована от сети инвертором: форма сигнала стабильна, THD минимален, и это единственная схема, которая обеспечивает нулевое время переключения: ИБП с чистым синусом.

От каких нарушений питания защищает онлайн-ИБП

Классификация нарушений электропитания описана в стандарте IEEE 1159 — это удобный ориентир, какие явления вообще существуют и что должно им противостоять:

Важно понимать: ИБП защищает от нарушений питания, но не заменяет устройства защиты от импульсных перенапряжений (SPD) — об этом ниже.

Как читать заявленные характеристики

• Точность выходного напряжения. Формулировки вида «220 В ±1 %» проверяются при определённых условиях (диапазон нагрузки, температура). Смотрите таблицу нагрузочной способности, а не одну строку в брошюре.
• Входной диапазон. Чем шире диапазон работы без перехода на батареи, тем меньше циклов разряда и дольше жизнь аккумуляторов. Заявляемые значения (иногда порядка 140–280 В) уточняются по ТУ модели.
• КПД и потери. КПД влияет на нагрев и на затраты на охлаждение: у современных онлайн-моделей он обычно 93–96 %. Сравнивайте значения при одинаковой загрузке.
• THD выходного напряжения. Для нагрузок с импульсными блоками питания и медицинской техники значение указывается в ТУ — как правило, единицы процентов и ниже на линейной нагрузке.
• Интерфейсы. Для ИТ-инфраструктуры важны SNMP и Modbus, а также ПО для корректного завершения работы серверов и ОС.

Надёжность: MTBF, прогон и то, что действительно изнашивается

MTBF (средняя наработка на отказ) — полезный, но часто неправильно используемый показатель. Корректное сравнение возможно только при одинаковых условиях: MTBF указывается для конкретной температуры, уровня нагрузки и методики расчёта. Если в описании нет этих условий, цифра мало что значит; при заявленных значениях в сотни тысяч часов стоит запросить методику и подтверждающие документы — подробности обычно раскрываются в протоколах испытаний, а не в буклете.

Реальный срок службы определяют изнашиваемые элементы:

• Вентиляторы. Первый кандидат на замену; ресурс зависит от температуры и запылённости помещения.
• Электролитические конденсаторы. Деградируют быстрее при высокой температуре и пульсациях тока: отсюда требование к вентиляции серверного шкафа.
• Аккумуляторы. Ресурс зависит от температуры и глубины разряда: сколько времени может работать ИБП от батарей.

Поэтому при закупке стоит уточнять не только MTBF, но и регламент обслуживания: периодичность замены вентиляторов и батарей, наличие ЗИП, требования к температуре в помещении.

ЭМС и защита от импульсных перенапряжений

• Электромагнитная совместимость. Для промышленного оборудования применяются требования серии EN 61000-6 (в частности, класс EN 61000-6-4 для эмиссии в промышленной среде); устойчивость к помехам подтверждается испытаниями по серии IEC/ГОСТ 61000-4. Конкретные уровни указываются в ТУ и протоколах.
• Защита от импульсов. ИБП не заменяет SPD: на вводе (или перед оборудованием) устанавливается устройство защиты от импульсных перенапряжений соответствующего класса, при воздушном вводе — класса I+II.
• Сигнальные линии. Для RS-485/Modbus применяется гальваническая развязка — иначе всплески по линиям связи выводят контроллеры и датчики.

Обслуживание: горячая замена и ЗИП

В стоечных и модульных решениях замена батарейных блоков и силовых модулей выполняется без отключения нагрузки — это сокращает простой с часов до минут. Что уточнить в спецификации:

• поддерживается ли горячая замена батарей и модулей и что именно требуется отключить;
• есть ли резервирование N+1 (без него отказ модуля снижает доступную мощность);
• какие запчасти должны быть на складе и в какие сроки поставляются;
• требуется ли обучение персонала и есть ли регламент ТО.

Подбор под задачу

Разбор конкретной модели — обзор промышленного ИБП Prostar ET10K; примеры задач — ИБП для центров обработки данных и ИБП для автоматизированных производств.

Prostar выпускает однофазные и трёхфазные ИБП на собственной площадке в провинции Гуандун: входной контроль компонентов, автоматизированная SMT-пайка с оптической инспекцией и прогон под нагрузкой перед упаковкой; сертификаты ISO 9001, CE и RoHS, 28 лет в энергетике — подробнее на странице О компании Prostar.

Часто задаваемые вопросы

Итог

Однофазный онлайн-ИБП выбирают по архитектуре (двойное преобразование и нулевое переключение), по подтверждённым характеристикам (входной диапазон, КПД, THD, ЭМС), а также по тому, что определяет срок службы: регламент обслуживания, доступность ЗИП и условия эксплуатации. Запрашивайте таблицы нагрузочной способности, протоколы испытаний и методику расчёта MTBF — тогда надёжность будет не обещанием, а проверяемым свойством.
